33T معدات الحفر الاتجاهي الأفقي مع التحميل التلقائي والرسو الآلي

  33T معدات الحفر الاتجاهي الأفقي مع التحميل التلقائي والرسو الآلي

الأجزاء الرئيسية

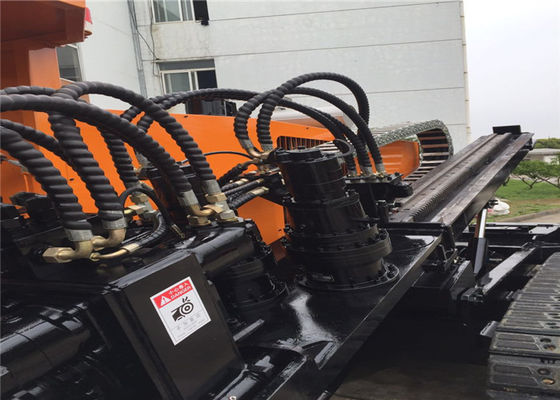

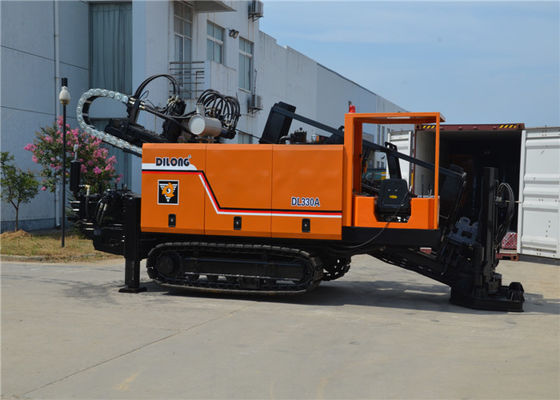

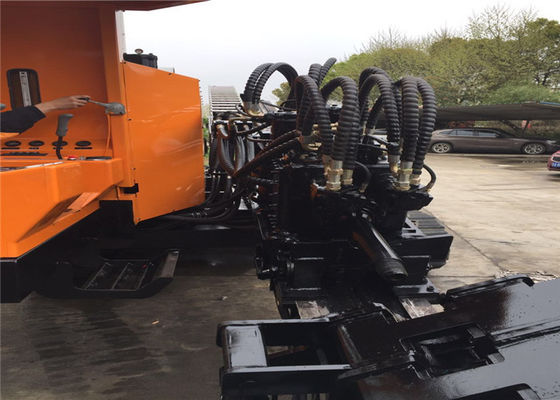

إن آلة الحفر الأفقية DL330A عبارة عن جهاز حفر اتجاهي أفقي لآلة واحدة.هناك الهيكل ، رأس الطاقة ، حامل المثقاب ، محطة الطاقة ، الرذيلة ، الجسر ، النظام الهيدروليكي ، النظام الكهربائي.

1 ، C hassis
يتكون الهيكل بشكل رئيسي من الإطار الرئيسي وجهاز المشي الأيمن والأيسر. يتم تزويد الطرف الخلفي للإطار بساق دعم هيدروليكي. يعتمد المخفض المخفض الكواكب المدمج (بما في ذلك المحرك) ، الذي يحتوي على عزم إخراج عالي و هيكل مدمج. إنه يستخدم المقبض للتحكم في سير الزورق ، تحميل النقل وتعديل الماكينة مريحة وآمنة.

2 ، جهاز محطة كهرباء
يتكون النظام من محرك ديزل ، ومضخة هيدروليكية ، ومجمع مضخة الملاط ، وصمام الفائض ، وخزان الزيت الهيدروليكي ، وخزان الديزل ، ومجموعة كتلة الصمام ، ومجموعة المجمعات ، وهلم جرا. يتم توفير محرك ديزل ومضخات هيدروليكية للنظام الهيدروليكي. زيت الضغط العالي هو الجزء الأساسي من الحفارة. يستخدم المحرك محرك Cummings بقوة إجمالية تبلغ 153kW.

3 ، نظام هيدروليكي
تتبنى دارة رأس الطاقة نظام التحكم في الدائرة الهيدروليكية المفتوح ، كما يعتمد نظام الدفع والسحب نظام تغذية السرعة بدون رفوف

4 ، النظام الكهربائي
يتحكم بشكل أساسي في وظائف الدوران ، الدفع ، السحب ، الرذيلة والمشي ، ومعلمات المحرك ونظام المراقبة الهيدروليكي والحماية الأمنية ، إلخ. يتكون من وحدة التحكم اليسرى ، وحدة التحكم اليمنى ، وحدة التحكم بالأدوات ، صندوق التحكم في المشي ، إلخ

المؤشرات الفنية الاساسية

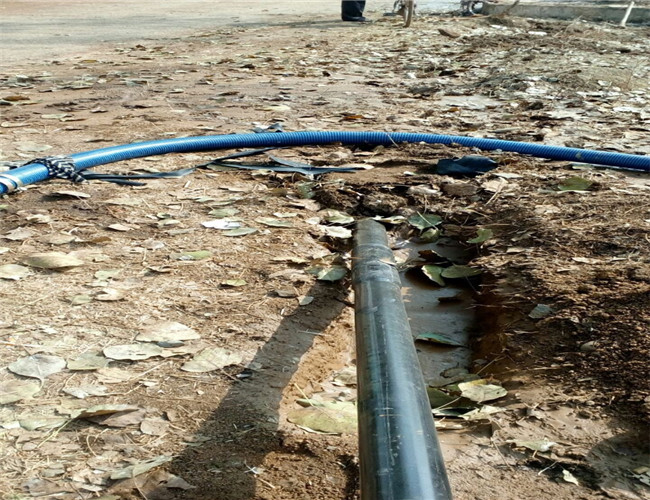

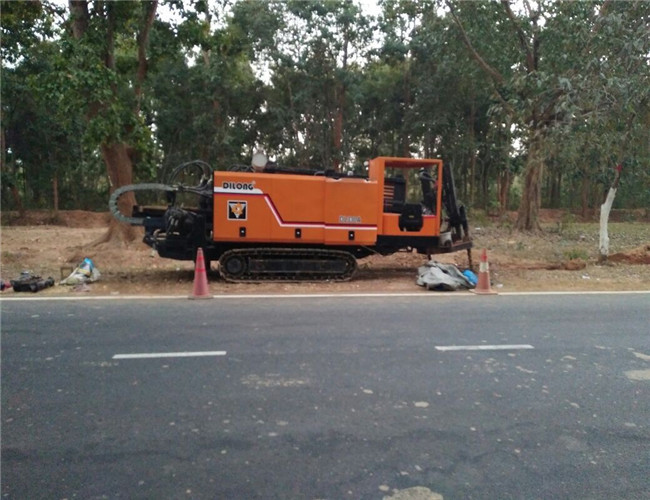

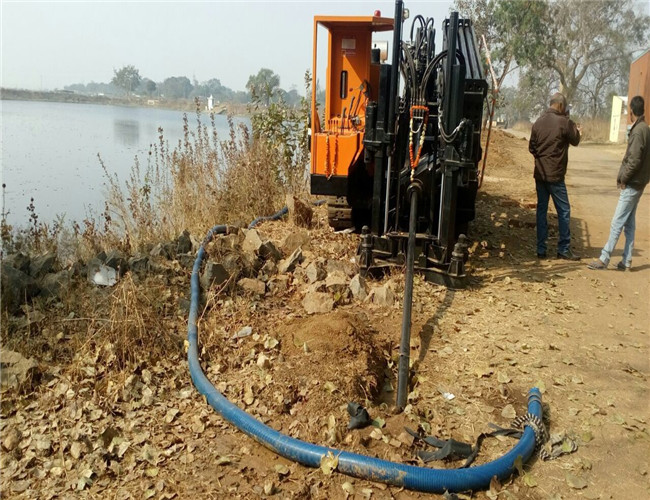

يعمل DL330A الجهاز في الهند
